Cleme de fixare pentru grătare metalice: tipuri, montaj și alegere

Clemele de fixare pentru grătare metalice mențin panourile stabile pe structura de rezemare și permit, atunci când proiectul o cere, demontarea lor pentru inspecție sau mentenanță. Alegerea nu se face doar după aspectul clemei: contează tipul grătarului, ochiul, barele portante, profilul suport, mediul de utilizare și accesul disponibil sub panou.

În acest ghid explicăm ce tipuri de prinderi se folosesc în practică, ce informații trebuie verificate înainte de comandă și cum se evită cele mai frecvente greșeli de montaj. Pentru dimensionarea panoului în funcție de reazeme și sarcină, consultă și ghidul despre deschiderea liberă a grătarelor metalice.

Ce rol au clemele de fixare

Un panou de grătar așezat pe reazeme trebuie să rămână în poziția prevăzută în exploatare. Fixarea contribuie la limitarea deplasărilor accidentale, ridicării sau vibrațiilor și reduce riscul ca panoul să joace pe structură. Clema nu înlocuiește însă verificarea rezistenței: grătarul, barele portante, deschiderea liberă și structura de susținere trebuie selectate corect pentru sarcinile proiectului.

Prinderea trebuie tratată ca parte a ansamblului, nu ca accesoriu ales la final. Poziția și numărul punctelor de fixare se stabilesc în funcție de dimensiunile panoului, geometria suportului, solicitările prevăzute, instrucțiunile sistemului și cerințele proiectantului.

Tipuri uzuale de cleme pentru grătare metalice

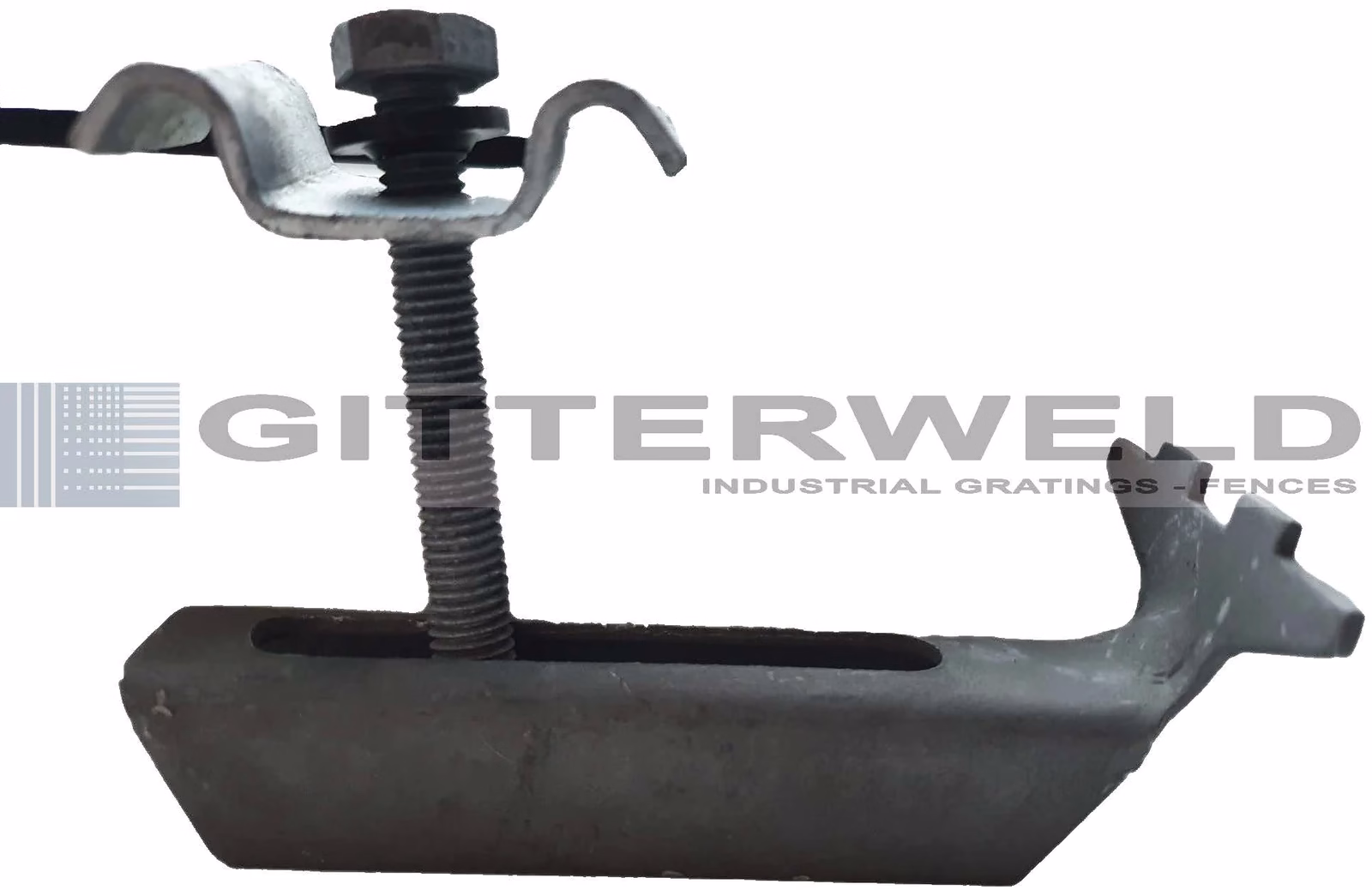

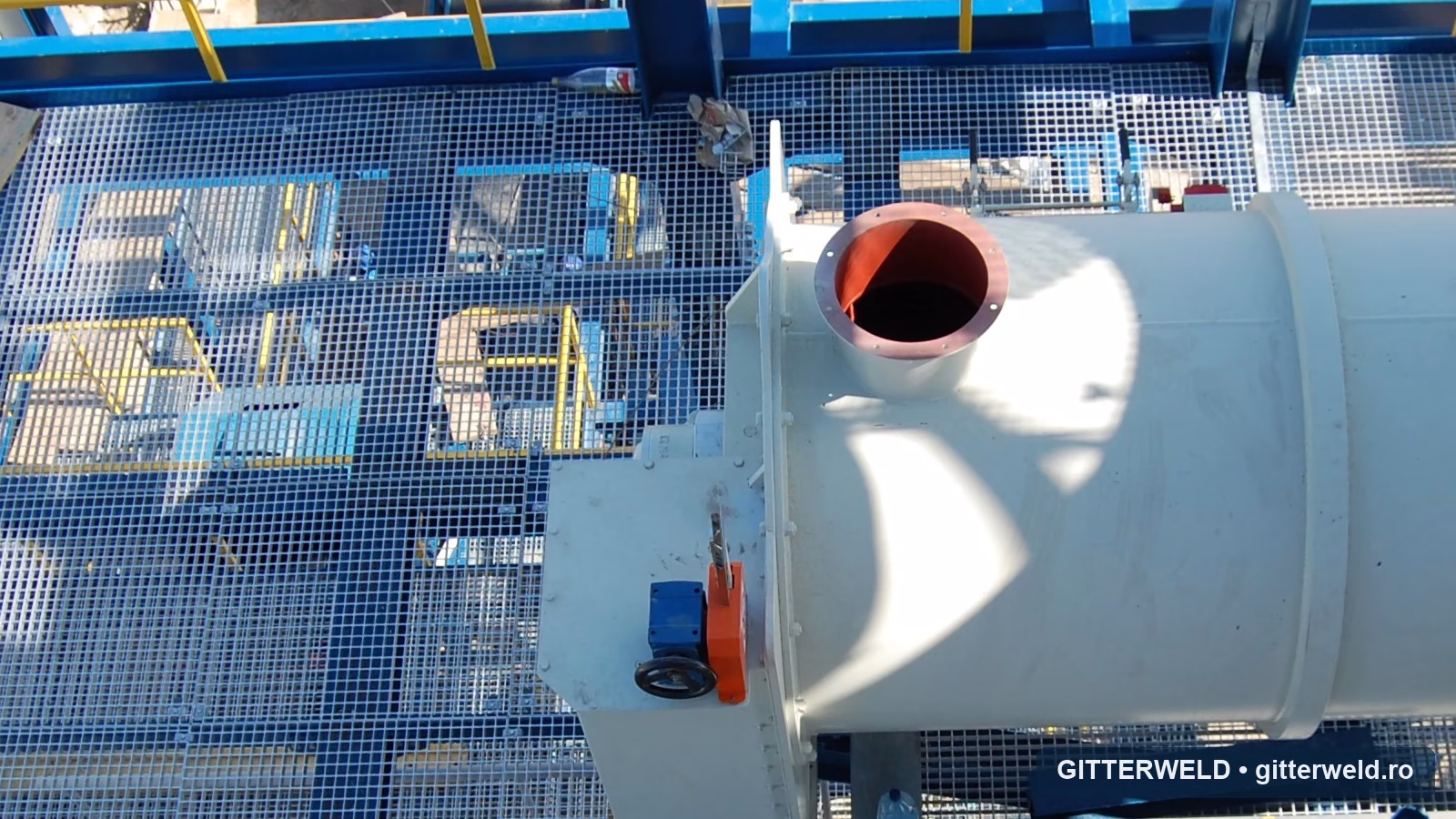

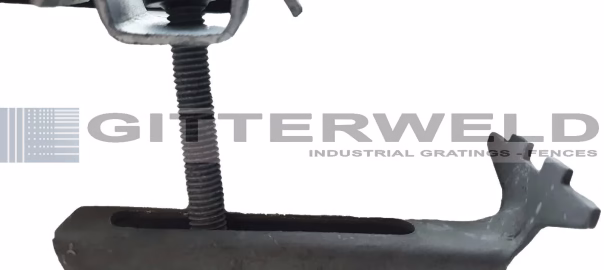

1. Ansamblu cu piesă superioară, piesă inferioară și șurub

Este una dintre soluțiile cele mai întâlnite pentru panouri demontabile. Elementul superior se sprijină pe grătar, iar piesa inferioară se prinde de profilul de susținere; șurubul strânge ansamblul. Forma componentelor trebuie să fie compatibilă cu ochiul grătarului, barele și geometria reazemului. Avantajul principal este montajul mecanic fără sudarea panoului de structură.

2. Cleme tip disc sau taler

Piesa superioară acoperă zona dintre bare și distribuie contactul pe grătar. Acest tip poate fi util când configurația ochiului permite așezarea corectă a discului, dar nu este automat universal. Diametrul, forma și elementul inferior trebuie verificate pentru grătarul și suportul concret.

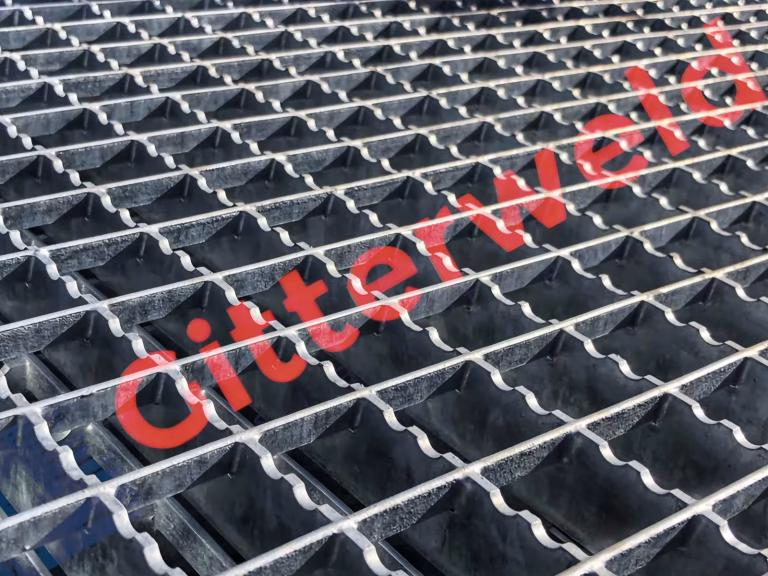

3. Cleme dedicate anumitor ochiuri sau tipuri de grătar

Grătarele presate, electroforjate sau cu ochiuri atipice pot necesita componente dedicate. O clemă care intră într-un ochi nu este neapărat și o prindere corectă: trebuie să se așeze fără forțarea barelor, să cupleze sigur profilul suport și să permită strângerea conform sistemului. Diferențele constructive dintre panouri sunt explicate și în comparația grătar electroforjat versus presat.

4. Fixări speciale și soluții nedemontabile

În unele proiecte se prevăd șuruburi speciale, ancore sau prinderi sudate. Acestea nu trebuie improvizate pe șantier. Sudarea poate afecta protecția anticorozivă și comportarea ansamblului, iar zona intervenției necesită tratarea prevăzută în documentația tehnică. Soluția se aplică numai dacă este acceptată de proiectant și compatibilă cu materialele și finisajul.

Cum alegi corect clemele de fixare

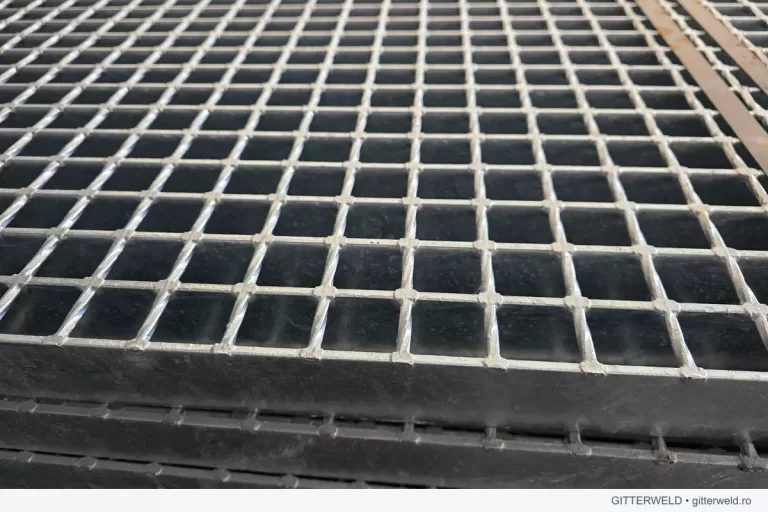

• Tipul grătarului: presat, electroforjat sau altă construcție.

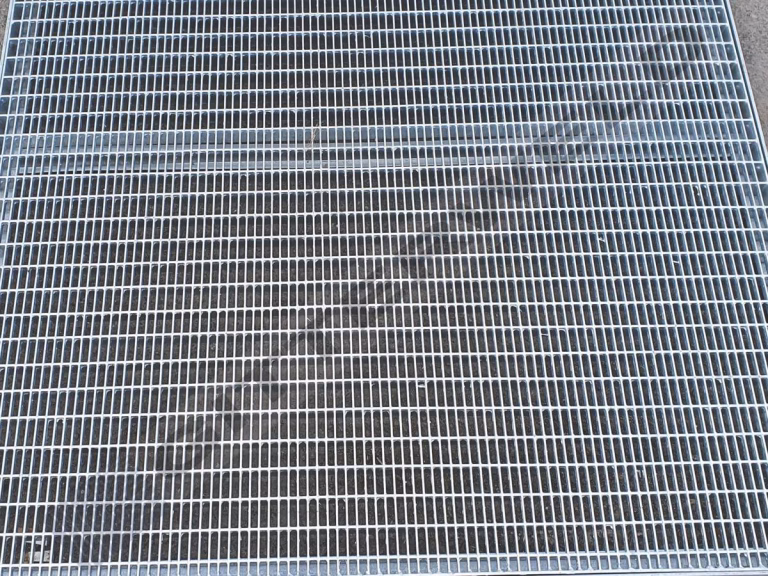

• Ochiul și barele: dimensiunea ochiului, grosimea și înălțimea barelor portante, forma barelor transversale.
• Structura de rezemare: profilul suport, grosimea aripii și accesul disponibil pe partea inferioară.
• Finisajul și mediul: zincare la cald, oțel inoxidabil sau altă protecție aleasă după expunere și compatibilitatea materialelor.
• Regimul de exploatare: trafic pietonal, vibrații, acțiuni dinamice, exterior, mediu umed sau agresiv.
• Necesitatea demontării: acces periodic la instalații, canale, utilaje sau zone de inspecție.
• Cerințele proiectului: poziții, cantități, cuplu de strângere și eventuale măsuri împotriva slăbirii.

Pentru o ofertă corectă nu este suficientă formularea „cleme pentru grătar”. O fotografie a reazemului, o secțiune sau un desen cu panoul și suportul elimină multe neclarități. Dacă panourile sunt deja fabricate, trebuie comunicate dimensiunile reale, nu doar cele nominale din proiect.

Montajul corect, în pași clari

1. Verifică documentația. Confirmă sensul barelor portante, reazemele, poziția fiecărui panou și schema de fixare.
2. Controlează suporturile. Suprafețele de contact trebuie să fie curate, stabile și fără obstacole care împiedică așezarea completă.
3. Poziționează panoul. Respectă rosturile și direcția portantă; nu forța panoul între elementele structurii.
4. Montează clemele lângă reazeme. Piesa superioară trebuie să stea corect pe bare, iar partea inferioară să cupleze suportul conform sistemului.
5. Strânge controlat. Respectă instrucțiunile furnizorului sau ale proiectului; strângerea excesivă poate deforma componentele, iar cea insuficientă poate permite slăbirea.
6. Fă verificarea finală. Panoul nu trebuie să joace, clemele nu trebuie să fie tensionate oblic, iar traseul trebuie să rămână fără muchii sau șuruburi proeminente periculoase.

Pentru pregătirea generală a lucrării, vezi și ghidul complet de montaj al grătarelor metalice. Verificarea periodică a prinderilor trebuie inclusă în programul de inspecție și mentenanță al structurii.

Câte cleme sunt necesare pentru un panou?

Nu există un număr unic valabil pentru toate panourile și toate aplicațiile. Cantitatea și amplasarea depind de dimensiunea și forma panoului, numărul reazemelor, solicitări, vibrații, acces și cerințele tehnice ale proiectului. Recomandările comerciale orientative nu trebuie folosite în locul schemei aprobate pentru lucrare.

La ofertare, GITTERWELD poate corela tipul clemei cu grătarul și suportul descris, însă responsabilitatea pentru schema finală de prindere și verificarea structurii rămâne în documentația tehnică a proiectului.

Greșeli frecvente de evitat

• alegerea unei cleme numai după fotografie, fără dimensiunile ochiului și suportului;
• montarea piesei inferioare pe o muchie prea mică sau pe un profil incompatibil;
• folosirea unui material nepotrivit pentru mediul coroziv;
• amestecarea necontrolată a materialelor, cu risc de coroziune galvanică în anumite medii;
• strângerea oblică, care nu asigură contactul corect al componentelor;
• modificarea sau tăierea clemelor pe șantier fără aprobarea soluției;
• omiterea verificării după montaj și a inspecțiilor periodice;
• considerarea clemelor drept remediu pentru un panou subdimensionat sau rezemat incorect.

Ce informații trimiți pentru ofertare

Pentru selectarea rapidă a unei soluții compatibile, transmite:

• tipul grătarului și materialul;
• dimensiunea ochiului;
• înălțimea și grosimea barei portante;
• dimensiunile și numărul panourilor;
• tipul profilului de susținere și grosimea zonei de prindere;
• finisajul dorit și mediul de exploatare;
• fotografii sau desen de detaliu cu reazemul;
• cerința de demontare și orice solicitări speciale ale proiectului.

Recomandare practică: comandă sistemul de fixare împreună cu grătarele, după verificarea suportului. Astfel reduci riscul de incompatibilitate și improvizațiile la montaj.

Întrebări frecvente

Grătarele metalice pot fi lăsate nefixate?

În mod obișnuit, panourile trebuie securizate conform proiectului și instrucțiunilor sistemului. Simplul fapt că un panou este greu nu garantează că va rămâne stabil în toate condițiile de utilizare.

Aleg cleme zincate sau din inox?

Alegerea depinde de mediul de expunere, materialul grătarului și al structurii, durata de viață urmărită și compatibilitatea electrochimică. Pentru exterior industrial obișnuit, zincarea poate fi o soluție adecvată; în medii agresive poate fi necesară o soluție diferită, stabilită tehnic.

Clemele pot fi refolosite?

Numai dacă sistemul permite, iar componentele sunt nedeteriorate, fără coroziune semnificativă, deformări sau filet compromis. La remontare se verifică din nou poziția și strângerea.

Clema schimbă capacitatea portantă a grătarului?

Clema menține panoul în poziție, dar nu mărește automat capacitatea portantă a barelor sau deschiderea admisă. Verificarea sarcinii și a reazemelor rămâne separată.
