Introducere

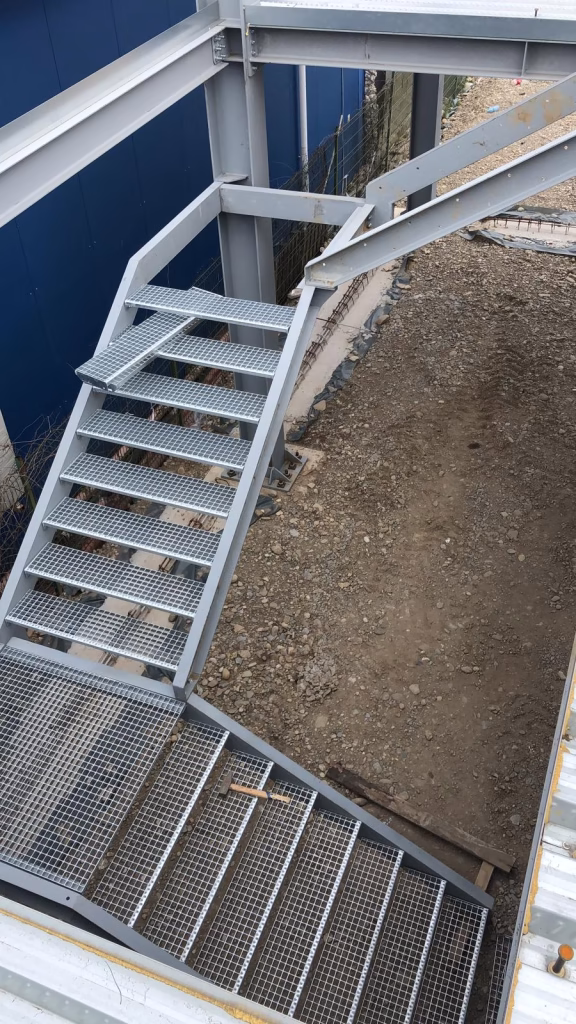

Montajul corect al grătarelor metalice este esențial pentru siguranța platformelor, pasarelelor și scărilor industriale. Instrucțiunile detaliate pentru montaj grătare metalice sunt cruciale pentru prevenirea unor probleme majore. O instalare necorespunzătoare poate provoca deformări, accidente și costuri de întreținere ridicate. Conform specialiștilor, greșelile în alegerea materialului, calculul încărcărilor sau montaj pot conduce la deficiențe structurale și la o durată de viață redusă. Acest ghid prezintă pașii de urmat pentru un montaj corect, greșelile frecvente și soluțiile practice pentru a le evita.
1. Pregătire înainte de montaj
O bună planificare este primul pas către un montaj reușit.
- Studiază documentația – înainte de instalare, citește cu atenție desenele de montaj și lista de livrare. Despachetează grătarele conform instrucțiunilor, altfel riști dezordine și scăderea eficienței
- Verifică poziția fiecărui panou – după despachetare, așază grătarele la locațiile lor conform planului de montaj. Păstrează un joc de 5–10 mm între panouri pentru a permite reglaje fine
- Curăță suprafețele – înainte de fixare, îndepărtează vopseaua, rugina, uleiul sau mizeria de pe suporturi și de pe grătare
- Respectă orientarea barelor portante – barele portante trebuie să fie orientate în direcția solicitării principale; orientarea greșită duce la îndoirea barelor transversale și la scăderea capacității portante
2. Metode de fixare și pașii de montaj
Grătarele metalice pot fi fixate în trei moduri principale: sudare, cleme (fasteners) și corniere zincate. Alegerea metodei depinde de tipul de proiect, de posibilitatea demontării și de cerințele de întreținere.
2.1 Sudarea grătarelor
Sudarea este metoda cea mai robustă și se recomandă pentru instalații permanente.
- Descriere: grătarele se sudează de suportul metalic, formând o conexiune permanentă
- Pași pentru sudare:
- Curăță suprafețele de sudat (rugină, vopsea, ulei)
- Aplică sudura în mod secvențial, de obicei în cele patru colțuri. Pentru sarcini mari se adaugă puncte suplimentare
- După sudare, protejează rosturile cu vopsea anticorozivă
Avantaje: rezistență maximă, cost redus pe termen lung.
Dezavantaj: demontarea dificilă (se taie sudurile), ceea ce face accesul la echipamentele sub grătare mai anevoios.
2.2 Fixarea cu cleme
Clemele permit demontarea rapidă a grătarelor pentru mentenanță.
- Descriere: grătarele sunt prinse cu cleme speciale (saddle clips, quick clips, G‑clips). Se recomandă cel puțin 4 cleme/m² – la colțuri; pentru deschideri mai mari se adaugă cleme suplimentare
- Pași pentru fixare cu cleme:
- Instalează clema superioară pe suprafața grătarului; şaua clemei trebuie să prindă două bare portante adiacente
- Instalează clema inferioară sub grătar, fixând-o de grinda de suport; aliniază găurile clemelor superioare şi inferioare
- Montează șuruburile și piulițele; strânge piulița de jos în sus până la fixare
Avantaje: montaj rapid, demontare ușoară pentru curățare şi revizie.
Dezavantaj: necesită întreținerea periodică a clemelor pentru a evita slăbirea.
2.3 Fixarea cu corniere zincare
Această metodă se folosește când grătarele trebuie demontate și pentru a evita utilizarea clemelor sau sudurii.
- Descriere: se fixează două corniere (profil L) pe lateralele golului. Grătarul se aşază între corniere, iar cornierele sunt fixate cu şuruburi; la final se umple cu mortar sub grătar.
- Pași:
- Prinde cornierele pe ambele laturi ale golului.
- Așază grătarul între corniere și toarnă mortar la bază.
- Strânge cu şuruburi pentru a fixa grătarul.
Avantaje: demontare facilă fără a folosi cleme speciale; posibilitatea de a bloca grătarele cu lacăte de securitate.
Dezavantaj: risc de pierdere a cornierelor în șantier dacă nu sunt asigurate.
3. Greșeli frecvente în montaj și cum să le eviți
Chiar și cu un plan bun, anumite erori apar frecvent. Iată principalele greșeli și soluțiile pentru a le preveni:
3.1 Alegerea materialului nepotrivit
Utilizarea grătarelor standard din oțel carbon în medii umede sau cu substanțe corozive duce la rugină prematură. Pentru astfel de aplicații alege grătare din inox sau cu zincare la cald; întreabă furnizorul despre mediul de exploatare și eventualele expuneri la săruri sau substanțe chimice.
3.2 Calcul incorect al încărcărilor
Ignorarea încărcărilor dinamice (vibrații, trafic vehicule) și alegerea unui grătar subdimensionat pot conduce la deformări sau accidente. Soluție: solicită încă din faza de proiectare un calcul de rezistență care să includă sarcinile reale și marjele de siguranță.
3.3 Dimensiuni inexacte și ochiuri nepotrivite
Grătarele debitate greșit încetinesc montajul și reduc stabilitatea. Folosește un checklist pentru măsurători înainte de comandă și alege ochiuri corespunzătoare: ochiurile de tip 30×10 sau 30×30 mm sunt recomandate pentru zone pietonale pentru a preveni blocarea tocului.
3.4 Orientarea greșită a barelor portante
Barele portante trebuie să se sprijine pe ambele laturi; montajul invers poate duce la îndoirea tijei transversale și la ruperea grătarului. Asigură-te că barele portante sunt dispuse în direcția cu cea mai scurtă deschidere și sprijinite corect.
3.5 Lipsa platbandelor de bordurare (banding)
Multe proiecte omit bordurarea barelor portante, ceea ce crește riscul de rupere pe margine. Adaugă bandă de bordurare sudată pe margini pentru a transfera sarcina către barele de suport.
3.6 Montarea grătarelor cu fața în jos
Așezarea grătarului invers (cu partea netedă la exterior) reduce rezistența și poate cauza deflexiuni sau rupturi. Verifică orientarea grătarului înainte de fixare.
3.7 Neglijarea întreținerii
După instalare, mulți uită de inspectarea periodică: curățarea, verificarea clemelor, retușarea stratului de zincare. Recomandare: stabilește un plan de întreținere anuală; notează inspecțiile și curățările într-un registru.
4. Întreținerea grătarelor metalice
Pentru a prelungi durata de viață a grătarelor:
- Curăță periodic depunerile de noroi sau ulei; acestea pot bloca ochiurile și favoriza coroziunea.
- Verifică fixările cel puțin o dată pe an; strânge șuruburile clemelor și repară sudurile slăbite.
- Protejează stratul de zinc; dacă apar zgârieturi adânci, aplică un strat de zincare la rece sau vopsea specială.
- Repetă tratamentul anticoroziv la 10–20 de ani, în funcție de mediu.
5. Concluzie
Montajul corect al grătarelor metalice nu este doar o etapă a proiectului, ci o investiție în siguranță și durabilitate. Respectând pașii de pregătire, alegând metoda de fixare potrivită și evitând greșelile frecvente, vei obține un sistem de grătare fiabil pe termen lung. În plus, o întreținere regulată îți garantează că platformele și pasarelele vor rămâne funcționale mulți ani.
