Deschiderea liberă a unui grătar metalic este distanța dintre reazemele efective ale barelor portante. Nu trebuie confundată cu dimensiunea totală a panoului. Dacă este măsurată greșit sau comunicată incomplet, rezultatul poate fi un grătar subdimensionat, supradimensionat ori dificil de montat.
În acest ghid îți arăt pas cu pas cum alegi corect grătarele metalice după deschidere liberă + sarcină, ce greșeli apar cel mai des și ce informații trebuie să trimiți pentru o ofertă rapidă și corectă.
Ce înseamnă „deschidere liberă” la grătare metalice

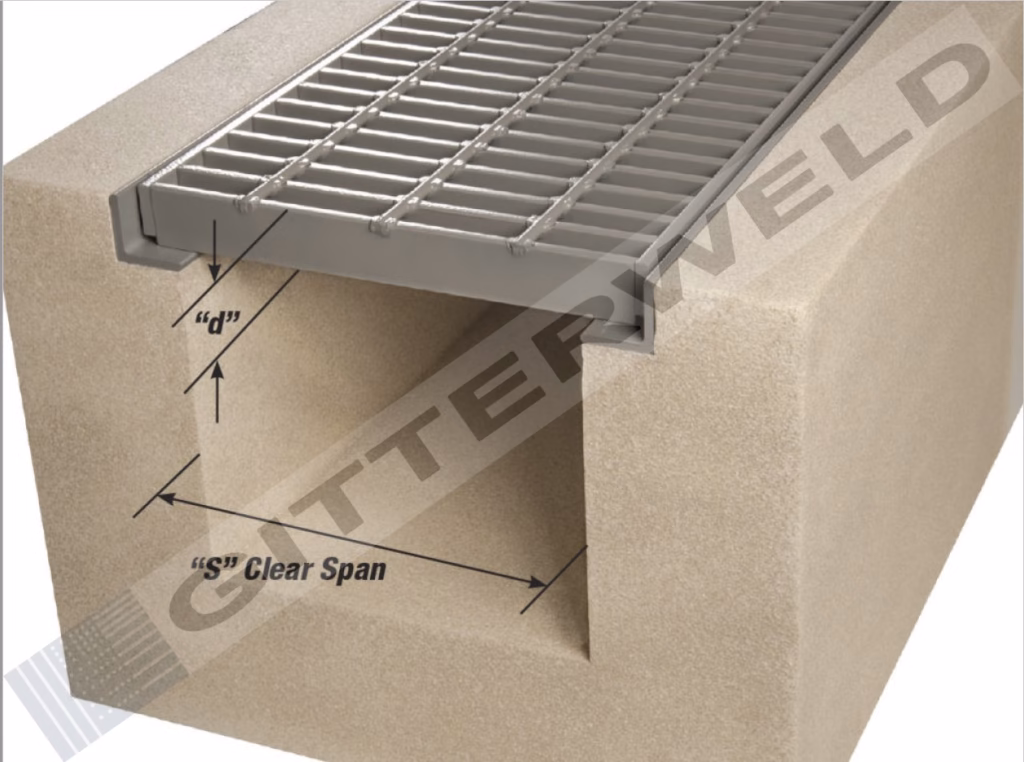

Deschidere liberă (free span) este distanța reală dintre două reazeme (grinzi / corniere / profile) pe care se sprijină grătarul.
Pe scurt: deschidere liberă grătare metalice = zona pe care grătarul o „acoperă” fără sprijin intermediar.
Deschidere liberă vs. dimensiunea panoului
- Dimensiunea panoului = cât măsoară grătarul „din ramă în ramă” (ex: 1000×500 mm).
- Deschiderea liberă = cât rămâne între reazeme (ex: 950 mm dacă ai cornier de sprijin pe ambele părți).
Asta contează enorm, pentru că tabelele de încărcare și verificările se fac pe deschiderea liberă, nu pe dimensiunea „din catalog”.
Recomandare: când ceri ofertă, scrie clar „deschidere liberă = _ mm” și „sprijin pe _ laturi”.
Tipuri de sarcină care schimbă complet alegerea
Ca să alegi corect după deschidere liberă grătare metalice, trebuie să știi și ce sarcină ai în exploatare.
1) Încărcare uniform distribuită (UDL)
Ex: trafic pietonal, depozitare ușoară, platforme tehnice.
Este sarcina „întinsă” pe suprafață (kN/m²).
2) Încărcare punctuală (Point Load)
Ex: roți de cărucior, picioare de utilaj, cric, încărcări pe suprafețe mici.
Aici apar cele mai multe probleme, fiindcă o sarcină mică pe o suprafață mică poate produce deformări mari.
3) Dinamic / vibrații / trafic
Ex: zone cu cărucioare, transpaleți, vibrații de utilaje.
În astfel de cazuri, chiar dacă „pe hârtie” pare ok, în practică simți vibrația și ai uzură mai rapidă.
Metoda rapidă în 5 pași: alegere după deschidere liberă + sarcină
Pasul 1: măsoară corect „deschiderea liberă”
- măsori distanța liberă dintre cele două reazeme opuse pe care se sprijină barele portante
- identifici sensul barelor portante; calculul se face în direcția lor, între cele două laturi de rezemare
- verifici lățimea efectivă de rezemare, golurile, decupajele, colțarele și eventualele console
Pasul 2: stabilește tipul de sarcină (UDL sau punctuală)
- trafic pietonal: UDL (kN/m²)
- roți / picioare de utilaj: punctuală (kN) + suprafață de contact
Verifică rapid configurația
Dacă ai deschiderea liberă și sarcina, folosește calculatorul tehnic GITTERWELD pentru o preselecție SP, P sau INT. Rezultatul este preliminar și trebuie confirmat pentru condițiile reale de rezemare, prindere și exploatare.
Pasul 3: alege tipul de grătar (în funcție de aplicație)
- Grătare metalice electroforjate (SP) – robuste, recomandate pentru industrie:
Vezi grătarele metalice electroforjate SP - Grătare metalice presate (P) – aspect uniform, multe opțiuni de ochi:
Vezi grătarele metalice presate P - Trafic greu (roți / utilaje) – verificarea se face după sarcina pe roată, amprenta de contact și deschiderea liberă; pentru aplicațiile solicitante se folosesc frecvent grătare interpenetrate INT, fără a exclude tipurile SP sau P atunci când verificarea permite:
Vezi soluțiile pentru grătare de trafic greu - Trepte metalice – au cerințe diferite față de platforme:
Vezi gama de trepte metalice zincate
Pasul 4: verifică săgeata (deflection) și „feel-ul” la mers
Chiar dacă un grătar „ține” sarcina, poate avea o săgeată prea mare și va vibra la mers.
De aceea, în selecție după deschidere liberă grătare metalice, urmărește:
- rigiditate (bară portantă cu secțiune și rigiditate verificate = deformări și vibrații mai reduse)
- limitarea săgeții (mai ales la pasarele și zone pietonale)
Pasul 5: alege ochiul, antiderapantul și protecția anticorozivă
În exterior / umed / uleiuri:
- recomandat antiderapant (serrated sau perforație dințată)
- protecție anticorozivă prin zincare la cald
Ghid util:
Citește despre materiale și protecția anticorozivă
Exemple practice (scenarii tipice)
1) Platformă pietonală (interior)
- măsori deschidere liberă grătare metalice
- alegi UDL pentru trafic pietonal
- de regulă: SP sau P, în funcție de cerințe estetice și ochi
2) Pasarelă exterioară (ploaie / gheață)
- deschidere liberă grătare metalice + UDL
- obligatoriu să te gândești la antiderapant și zincare
- recomandare: antiderapant + zincare la cald
3) Cărucioare / transpaleți (punctual + dinamic)
- aici contează punctele de contact (roțile)
- se poate ajunge ușor la alegerea „trafic greu” dacă deschiderea liberă e mare
4) Zone cu utilaje / vibrații
- chiar dacă încărcarea nu pare mare, vibrația cere rigiditate
- selecția trebuie verificată atât la rezistență, cât și la deformare; nu este suficientă numai compararea sarcinii totale
5) Trepte metalice (scări)
- treapta are alt comportament (prinderi, margini, rigidizare)
- vezi aici: Vezi gama de trepte metalice zincate
Greșeli frecvente când alegi după deschidere liberă + sarcină
1) „Nu știu deschiderea liberă, am doar dimensiunea panoului”
2) „Nu știu dacă sarcina e uniformă sau punctuală”
3) „Am ignorat vibrațiile (și acum se simte rău la mers)”
4) „Am ales ochi prea mare pentru zona pietonală”
5) „Am comandat fără bandare / ramă pentru margini și decupaje”
Checklist rapid pentru ofertă (trimite-ne asta și îți răspundem repede)
Ca să îți calculăm și să îți oferim soluția optimă, trimite:
- Deschidere liberă grătare metalice (mm) + sprijin (2 laturi / 4 laturi)
- tip sarcină: UDL (kN/m²) sau punctuală (kN)
- mediul: interior / exterior / umed / coroziv
- 2–3 poze cu zona
- dacă ai: schiță / desen / plan
Solicită o ofertă tehnică: completează formularul GITTERWELD
📘 Catalog: catalogul tehnic de grătare GITTERWELD (PDF)
Protecție anticorozivă: când contează cel mai mult
În exterior, zincarea la cald este standardul de durabilitate pentru grătare metalice.
Dacă ai atmosferă marină, chimică sau umezeală permanentă, discută opțiunile (zincare, inox etc.) înainte să stabilești tipul final, pentru că protecția influențează și durata de viață.
Citește despre materiale și protecția anticorozivă
Concluzie
Dacă ai un singur lucru de reținut, e acesta: deschidere liberă grătare metalice + tipul sarcinii îți dau 80% din alegerea corectă. Restul (antiderapant, ochi, protecție, prinderi) optimizează siguranța și durata de viață.
Dacă vrei, îți verificăm gratuit selecția pe baza datelor de mai sus și îți trimitem soluția optimă (SP / P / trafic greu), plus recomandări de montaj.
Solicită ofertă: trimite datele proiectului către echipa GITTERWELD
