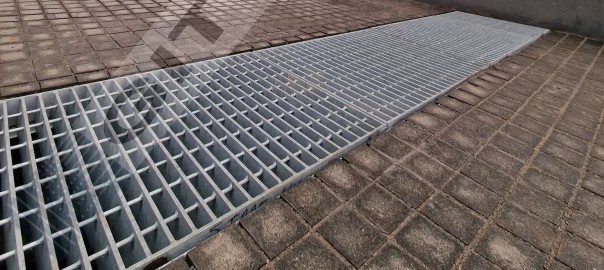

Grătarele metalice pentru trafic auto nu se aleg doar după dimensiunea golului sau greutatea totală a vehiculului. La trecerea unei mașini, a unei autoutilitare ori a unui utilaj, solicitarea ajunge în grătar prin suprafețe relativ mici de contact: roțile. De aceea, sarcina concentrată pe roată, deschiderea dintre reazeme și sensul barelor portante sunt decisive.
Acest ghid explică informațiile care trebuie definite înainte de ofertare, diferența dintre sarcina uniform distribuită și sarcina pe roată, precum și motivele pentru care o soluție destinată accesului pietonal nu trebuie presupusă automat potrivită pentru vehicule.
De ce traficul auto solicită diferit grătarul metalic?
Pe o platformă pietonală, încărcarea este de regulă analizată ca sarcină distribuită sau ca o sarcină concentrată relativ redusă. În cazul vehiculelor, o parte importantă din masă este transmisă prin fiecare roată. Efectul local poate fi mult mai sever decât sugerează simpla împărțire a masei vehiculului la suprafața totală a grătarului.
La dimensionare se verifică separat:
- sarcina maximă pe roată sau pe axă;
- amprenta reală a pneului ori a rolei;
- poziția nefavorabilă a roții față de reazeme;
- deschiderea liberă parcursă de barele portante;
- deformația admisă și stabilitatea locală;
- efectele dinamice produse de viteză, denivelări, frânare sau virare;
- numărul de treceri și caracterul ocazional ori repetitiv al traficului.
Cele 6 date care influențează alegerea
1. Sarcina maximă pe roată
Sarcina pe roată este punctul de plecare pentru analiza locală. Distribuția masei nu este întotdeauna egală între punți, iar vehiculul încărcat poate avea o axă mai solicitată. Pentru stivuitoare și echipamente industriale trebuie luate în calcul configurația reală, sarcina transportată și eventualele roți dure, cu amprentă mică.
2. Dimensiunea amprentei de contact
Două vehicule care transmit aceeași forță pot produce efecte diferite dacă suprafața de contact a roții diferă. O roată îngustă sau rigidă concentrează încărcarea pe mai puține bare. Pneurile, rolele metalice și roțile pline nu trebuie tratate ca situații echivalente.
3. Deschiderea liberă dintre reazeme
Barele portante trebuie să traverseze distanța dintre reazemele structurale. O deschidere mai mare crește solicitarea și deformația. Dimensiunea exterioară a panoului nu înlocuiește această informație. Vezi explicația detaliată despre deschiderea liberă și alegerea după sarcină.
4. Sensul barelor portante
Barele portante sunt elementele care preiau solicitarea principală și trebuie orientate corect între reazeme. Dacă sensul lor este confundat cu sensul barelor transversale, chiar și un panou cu dimensiuni corecte poate fi montat într-o configurație necorespunzătoare.
5. Secțiunea și pasul barelor
Înălțimea și grosimea barei portante, împreună cu pasul dintre bare, determină cantitatea de oțel care participă la preluarea încărcării. Un pas mai mic distribuie roata către mai multe bare, dar selecția finală trebuie verificată pentru cazul concret. Pentru terminologia corectă consultă ghidul despre pas și gol util la grătarele metalice.
6. Reazemele, bordura și fixarea
Grătarul trebuie să aibă o lungime de rezemare adecvată, să fie bordurat corect și fixat astfel încât să nu se deplaseze sau să se ridice sub acțiunea roților. Cadrul suport trebuie verificat împreună cu panoul. O grilă robustă montată pe un reazem insuficient nu reprezintă o soluție completă.
Trafic ocazional, trafic repetitiv sau utilaje?
Frecvența și tipul traficului schimbă condițiile de proiectare. În cererea de ofertă este util să precizezi una dintre situațiile reale:
- autoturisme: parcări, curți, rigole și zone de acces;
- autoutilitare: zone logistice și accese de service;
- camioane: platforme, terminale și căi industriale;
- stivuitoare: roți mici sau dure, manevre și trafic repetitiv;
- utilaje speciale: sarcini pe axă și configurații care trebuie comunicate individual.
Nu este recomandată alegerea unei configurații numai după o categorie generică precum „trafic greu”. Termenul poate descrie vehicule foarte diferite. Datele măsurabile permit o ofertă comparabilă și o verificare tehnică reală.
Grătar electroforjat sau presat pentru trafic auto?
Ambele familii constructive pot fi analizate pentru aplicații tehnice, însă alegerea nu se face doar după denumire. Grătarul electroforjat oferă o îmbinare rigidă între barele portante și cele transversale, fiind întâlnit frecvent în aplicații industriale. Grătarul presat permite o gamă amplă de ochiuri și configurații.
Pentru trafic auto contează ansamblul: secțiune portantă, pas, deschidere, reazeme, bordură, fixare și cazul de încărcare. Comparația completă este disponibilă în ghidul electroforjat versus presat.
Suprafața antiderapantă și siguranța la utilizare
În zone exterioare, rampe, spălătorii sau spații cu apă, ulei ori depuneri, poate fi necesară o variantă antiderapantă. Alegerea suprafeței trebuie corelată cu mediul, panta și modul de curățare. Antideraparea nu înlocuiește dimensionarea portantă, ci rezolvă o cerință diferită: aderența.
Trebuie analizate și golurile dintre bare. Acestea influențează drenajul, trecerea impurităților și compatibilitatea cu roțile mici. Pentru zone mixte, cu vehicule și pietoni, se verifică simultan ambele moduri de utilizare.
Greșeli frecvente de evitat
- comunicarea numai a greutății totale a vehiculului;
- confundarea dimensiunii panoului cu deschiderea liberă;
- omiterea sensului barelor portante;
- alegerea după kg/m², fără verificarea sarcinii pe roată;
- folosirea unui panou pietonal într-o zonă accesibilă accidental vehiculelor;
- neglijarea cadrului suport și a lungimii de rezemare;
- lipsa clemelor sau a unei soluții de fixare compatibile;
- ignorarea traficului repetitiv, a frânării și a virajelor.
Ce informații trimiți pentru ofertă?
Pentru o selecție tehnică și comercială corectă, transmite:
- tipul vehiculului sau utilajului;
- masa maximă în exploatare și sarcina maximă pe axă sau pe roată;
- tipul și dimensiunea roților ori amprenta de contact;
- frecvența trecerilor și viteza aproximativă;
- lungimea și lățimea fiecărui gol;
- deschiderea liberă și forma reazemelor;
- sensul de deplasare al vehiculului;
- mediul de lucru, panta și necesarul antiderapant;
- decupajele, bordurile și cerințele de fixare;
- schița cotată sau desenul zonei.
Pentru măsurare, folosește și checklistul din articolul despre dimensiunile grătarelor metalice la comandă. Dacă este necesară estimarea logistică, consultă ghidul despre greutatea grătarelor metalice în kg/m².
Întrebări frecvente
Este suficient să spun că trece un autoturism?
Nu întotdeauna. Este utilă masa maximă, sarcina pe roată, dimensiunea pneului, frecvența trecerilor și geometria reazemelor. Pentru utilaje sau vehicule comerciale sunt necesare date mai detaliate.
Un grătar mai greu suportă automat o mașină mai grea?
Nu. Greutatea proprie nu dovedește singură capacitatea portantă. Rezistența depinde de secțiunea și orientarea barelor, pas, deschidere, reazeme, fixare și modul în care sarcina este aplicată.
Pot folosi același grătar pentru pietoni și autoturisme?
Numai dacă soluția a fost verificată pentru ambele situații. O configurație destinată exclusiv circulației pietonale nu trebuie considerată implicit carosabilă.
Cine stabilește configurația finală?
Configurația se stabilește pe baza datelor proiectului și a verificării tehnice. Pentru situații structurale sau reglementate, proiectantul responsabil definește acțiunile și criteriile aplicabile, iar furnizorul corelează produsul ofertat cu aceste cerințe.
Ai o zonă cu trafic auto sau utilaje?
Trimite schița, deschiderea dintre reazeme, datele roților și sarcina maximă. Echipa GITTERWELD poate pregăti o ofertă corelată cu geometria și condițiile reale de utilizare.
Solicită ofertă · Vezi grătarele metalice
Notă tehnică: valorile de proiectare, coeficienții dinamici și combinațiile de încărcări se stabilesc pentru situația concretă și documentația aplicabilă. Articolul are rol informativ și nu înlocuiește calculul structural.
